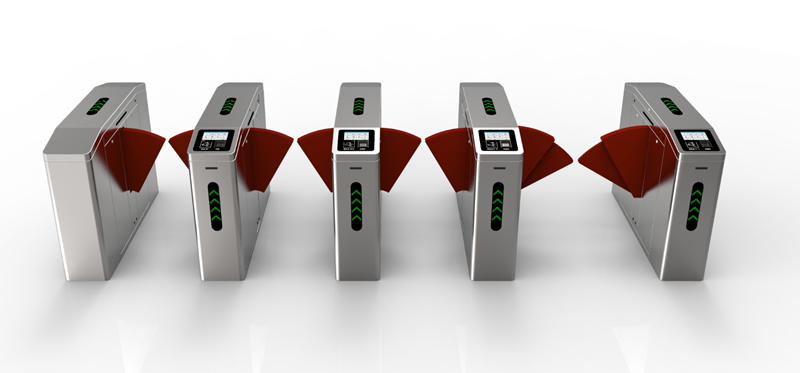

伸縮翼翼閘檢票機（KLTZ-208P）

1、采用專屬技術，無損機械結構全自動機芯，模塊化設計，機芯表面采用防銹防腐處理，經久耐

   用；

2、通電自動關門，斷電自動開門，并具有自檢功能；（可控制遠程門關門或用票卡控制）；

3、閘機主板核心處理器采用汽車級，啟動速度快，抗高底溫性能穩定；

4、具有自動復位功能，開閘有效時間（預設8秒）內未通行，閘機自動恢復到關閉狀態（可接入取

   消本次通行功能，提高通行效率）；

5、進口直流電機，性能穩定，啟動速度快，動作輕柔無聲；

6、標準5對紅外，最高支持26對紅外探測，擴展性強；

7、超強邏輯性判斷，準確防尾隨，零距離探測防尾隨報警，行業領先；

8、檢票控制器采用工業級ARM9，嵌入式wince系統，開放式開發平臺，預留無限升級需求；

9、支持RS232、VGA、LVDS多種顯示屏輸出接口；

10、支持真人語音提示功能（可提示各種票類信息）；

11、采用工業級開關電源，確保供電系統穩定可靠；

12、票務檢票控制與閘機主控直線連接，沒有延時要求；

13、檢票控制板載5個USB接口，5個RS232串口；

14、獨立的雙核電源電路，保證系統的穩定運行；

15、10m/100m自適應網絡接口，有效提高驗票速度。

一、工作原理：

1、打開電源，3秒后系統進入工作狀態；

2、讀卡器讀到有效卡時，峰鳴器會發出悅耳聲響，向行人提示讀卡成功；同時從IC卡中讀到的信息

   進行判斷、處理，并向主控制板發出申請通過信號；

3、主控板接收到讀卡器和紅外線傳感器的信號，并經綜合處理后，向方向指示器和電機發出有效控

   制信號，使方向指示標志轉為綠色箭頭通行標志，此時若系統處于常閉模式時，電機運轉，限位

   開關控制電機動轉角度，閘門打開（常開模式時，電機不動作），允許行人通行；

4、行人根據方向指示器標志指示通過通道后，紅外線傳感器感應到行人通過通道的全過程，并不斷

   向主控板發出信號，直至行人已經完全通過通道；

5、若行人忘記讀卡或讀無效卡進入通道時，系統將禁止行人通行（對于常開模式 ，閘門將關上；常

   閉模式，閘門不動作；），并且會發出報警，直至行人退出通道后，才解除報警；重新讀有效卡

   方允許通行。

二、機芯結構圖：

1、機芯組成主要由: 電機、機架、傳動軸、閘門等 。

2、電控系統由 :讀卡器、主控板、紅外線傳感器、方向指示器、報警器、限位開關、變壓器等組

   成。

3、主控板：系統的控制中心，它接收讀卡器和紅外線傳感器的信號，并對這些信號進行邏輯判斷

   和處理后，再向方向指示器、電機、計數器、報警器發出執報警器：系統檢測到有非法進入通

   道的行人時，發出報警提示；

4、限位開關：控制閘門轉動的位置；

5、上下固定式機芯、四連桿機構翼中翼。
